1. Référence turbo CHRA voiture : ce que vous payez vraiment
Quand un garagiste vous parle de « référence turbo CHRA voiture », il mélange souvent cœur du turbo et turbocompresseur complet sans trop détailler. Pour vous, acheteur d’occasion qui surveille chaque euro, distinguer un simple chra d’un turbo complet change pourtant la facture de façon radicale, car le prix d’un chra bien équilibré tourne souvent autour de la moitié du prix d’un turbocompresseur complet pour le même moteur. En pratique, vous choisissez entre remplacer uniquement la cartouche centrale, appelée aussi cartouche ou cartouche turbo, et changer l’ensemble carters plus chra turbo, ce qui implique plus de pièces détachées, plus de main d’œuvre et un risque d’erreur de référence plus élevé.

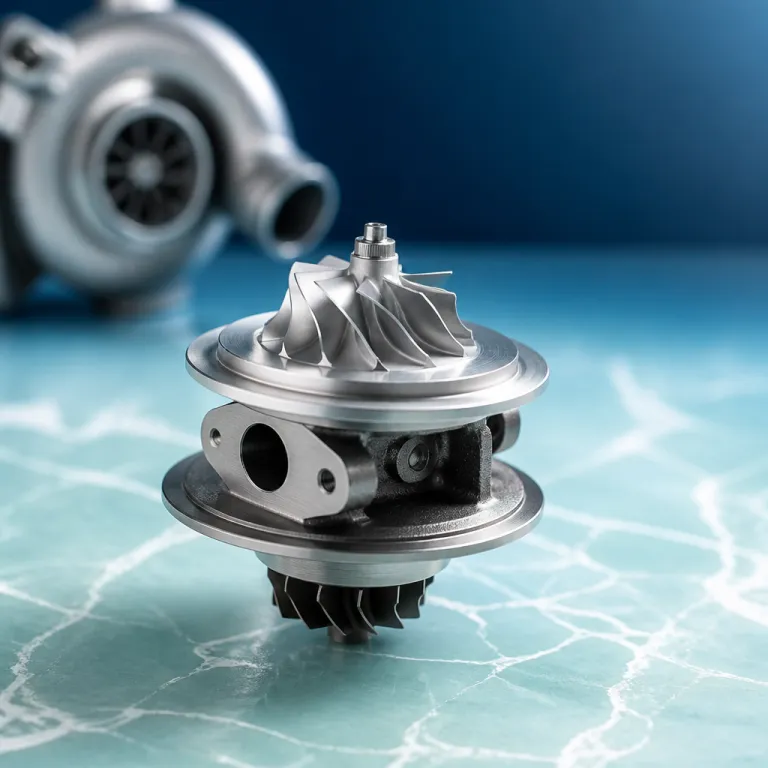

Un CHRA, pour « Center Housing Rotating Assembly », désigne le rotating assembly enfermé dans le carter central, avec l’axe, les roues de turbine et de compresseur, les paliers et les garnitures d’étanchéité qui assurent l’équilibre dynamique de l’ensemble tournant. Le turbo complet, lui, ajoute les carters chaud et froid, parfois le collecteur intégré, la wastegate ou l’actionneur de géométrie variable, ce qui en fait un produit plus lourd, plus cher et plus sensible aux erreurs de montage, surtout quand on commande des pièces détachées sur Internet. Comprendre la différence entre ces deux classes de pièces détachées vous évite d’acheter un kit complet alors qu’un simple kit CHRA ou une chra cartouche en échange standard suffirait largement pour retrouver un bon fonctionnement et une durée de vie correcte.
Sur les turbos modernes, notamment les turbo Garrett, BorgWarner ou IHI, le rôle crucial du CHRA est d’assurer la rotation à très haute vitesse, souvent au delà de 150 000 tours par minute, sans jeu excessif ni fuite d’huile dans le circuit huile du moteur. Quand la référence turbo CHRA voiture est bien identifiée, vous pouvez commander une cartouche centrale neuve ou en turbo échange, profiter d’un équilibrage haute vitesse réalisé en atelier spécialisé, et conserver vos carters d’origine qui, eux, s’usent rarement. C’est là que les bons conseils d’un professionnel valent plus que dix avis de forum, car une mauvaise ref CHRA ou un mauvais décodage de page catalogue peut transformer une réparation simple en casse moteur coûteuse.
2. Turbo complet ou CHRA seul : anatomie d’une confusion coûteuse
Sur le papier, un turbocompresseur complet semble rassurant, car vous recevez un ensemble prêt à monter avec carters, chra turbo, wastegate ou actionneur de géométrie variable déjà réglés. Dans la réalité des ateliers, on voit pourtant des conducteurs payer un turbo complet alors que seule la cartouche centrale était fatiguée, avec un léger jeu tournant et un sifflement progressif mais aucun carter fissuré ni ailette touchée, ce qui aurait justifié un simple kit CHRA bien choisi. La confusion vient souvent d’une mauvaise lecture de ref, certains vendeurs mélangeant numéro de turbo chra, référence de cartouche centrale et référence de turbo complet sur la même page produit.
Un turbo complet comprend toujours le carter central, les carters chaud et froid, parfois le collecteur d’échappement, plus tous les accessoires comme la wastegate ou l’actionneur de géométrie variable, ce qui en fait un ensemble complexe à stocker et plus long à livrer. Le CHRA, lui, se concentre sur l’ensemble tournant, avec l’axe, les roues, les paliers et les joints, ce qui réduit le volume de stock nécessaire et simplifie la logistique de livraison paiement pour les distributeurs sérieux. Quand vous lisez une annonce qui parle de « cartouche turbo compatible » sans préciser la ref CHRA exacte ni la classe d’équilibrage, méfiance, car les pièces détachées de mauvaise qualité ou les contrefaçons sont fréquentes, comme l’illustre très bien la méthode pour repérer les fausses pièces décrite dans cet article sur les contrefaçons de pièces automobiles.
Dans un cas typique de moteur diesel 1,6 ou 2,0 litres, un chra cartouche neuf de bonne marque suffit lorsque le turbo fume légèrement, consomme un peu d’huile et présente un jeu radial perceptible mais sans contact des ailettes avec les carters. À l’inverse, si le carter central est fissuré, si les ailettes de géométrie variable sont grippées ou si la wastegate ne ferme plus, le remplacement du seul CHRA ne résoudra rien et le turbo complet devient alors la seule option raisonnable. La clé est de ne pas confondre rôle du CHRA et rôle des carters, car l’un gère la rotation et l’équilibre, l’autre gère les flux de gaz et la tenue mécanique globale.
3. Comment lire une référence turbo CHRA voiture chez Garrett, BorgWarner, IHI ou MHI
Pour ne pas vous tromper de référence turbo CHRA voiture, il faut d’abord comprendre comment les grands fabricants structurent leurs numéros, car un chiffre de trop peut vous faire commander un turbo complet au lieu d’un simple CHRA. Chez Garrett, par exemple, la ref de turbo complet se présente souvent sous la forme 7 chiffres, tiret, 4 chiffres, alors que la ref CHRA correspondante ajoute une autre terminaison ou une variante de classe qui identifie précisément la cartouche centrale. Sur un BorgWarner KKK, la logique change encore, avec des références de turbocompresseur commençant par 5303 ou 5439, tandis que la cartouche turbo reçoit une ref CHRA distincte, parfois plus courte, qui ne doit jamais être confondue avec le numéro de turbo échange.
Sur les turbos IHI et Mitsubishi MHI, la difficulté vient du fait que la même famille de carters peut recevoir plusieurs CHRA différents selon la puissance moteur, la présence d’une géométrie variable ou non, et la classe d’équilibrage choisie en usine. Un même carter central peut ainsi accueillir un rotating assembly plus ou moins grand, avec des roues de compresseur de diamètre légèrement décroissant CHRA selon les versions, ce qui impose de respecter à la lettre la ref indiquée sur la plaque signalétique du turbo d’origine. Quand vous consultez une page de catalogue en ligne, vérifiez toujours que la référence proposée correspond bien à votre numéro OEM, et non à une simple compatibilité approximative basée sur la cylindrée du moteur ou la puissance annoncée.
Les bons vendeurs de pièces détachées indiquent clairement la distinction entre ref de turbo complet et ref de CHRA, parfois avec un tableau croisé qui associe chaque cartouche centrale à plusieurs références de turbocompresseur. Cette transparence vous permet de choisir entre un kit CHRA nu, un kit chra avec joints et visserie, ou un turbo complet prêt à monter, selon l’état réel de vos pièces détachées existantes. Pour aller plus loin dans la logique de référence et éviter les erreurs de commande, la même rigueur s’applique à d’autres organes comme les régulateurs de tension, très bien expliqués dans ce guide sur les meilleurs régulateurs de tension, où chaque ref correspond à une architecture électrique précise.
4. Quand un CHRA suffit, quand le turbo complet s’impose
Sur le terrain, la vraie question n’est pas « CHRA ou turbo complet ? », mais « quel est l’état réel de mon ensemble tournant et de mes carters ? ». Quand le moteur démarre bien, que le turbo siffle un peu plus qu’avant, consomme un peu d’huile mais sans fumée bleue massive ni perte de puissance brutale, on trouve souvent un jeu radial excessif dans le chra, avec des paliers marqués mais des carters encore sains. Dans ce cas, remplacer uniquement la cartouche centrale par une chra cartouche neuve ou en échange standard, correctement équilibrée, redonne une seconde vie au turbocompresseur sans toucher au reste des pièces détachées.
Un CHRA suffit généralement lorsque le carter central n’est pas fissuré, que les ailettes ne frottent pas les carters, que la géométrie variable reste libre et que la wastegate fonctionne encore correctement, même si l’équilibre dynamique de l’ensemble tournant s’est dégradé. On contrôle alors le jeu axial et radial au comparateur, on inspecte le circuit huile pour vérifier l’absence de limaille, et on s’assure que la rotation reste fluide à la main, sans point dur ni bruit anormal. Si ces critères sont remplis, un kit CHRA de qualité, livré avec joints neufs et consignes de montage claires, suffit largement, à condition de respecter les procédures de pré lubrification et de purge du circuit huile au redémarrage.
Le turbo complet devient indispensable dès qu’un carter est fissuré, qu’une ailette de turbine est cassée, que la géométrie variable est grippée par la calamine ou que la wastegate ne ferme plus, car le simple remplacement du CHRA ne corrigera pas ces défauts structurels. Dans ces situations, insister avec une nouvelle cartouche centrale dans un housing rotating abîmé revient à jeter de l’argent par la fenêtre, car la durée de vie du nouveau chra sera très courte. Un bon professionnel tranche vite : si le rôle crucial du CHRA est compromis mais que les carters sont sains, on change la cartouche ; si le rôle des carters et des organes annexes est lui aussi atteint, on passe au turbo complet sans hésiter.
5. Procédure de diagnostic : vérifier avant de commander la moindre pièce
Avant de cliquer sur « ajouter au panier » pour une référence turbo CHRA voiture, il faut poser un diagnostic mécanique sérieux, car un simple avis de forum ne remplace pas un contrôle au comparateur. On commence par déposer la durite d’admission, puis on contrôle à la main la rotation de l’axe, en cherchant un jeu tournant anormal, un point dur ou un bruit de frottement qui trahirait un déséquilibre interne du chra. Ensuite, on mesure le jeu axial et radial avec un comparateur, en comparant les valeurs obtenues aux tolérances du fabricant de turbocompresseur, ce qui permet de savoir si l’ensemble tournant a dépassé sa durée de vie théorique.
En parallèle, l’inspection visuelle des carters et du carter central est indispensable, car une simple fissure ou une trace de frottement des ailettes contre le housing rotating impose souvent le remplacement du turbo complet. On vérifie aussi l’état de la géométrie variable, en s’assurant que les ailettes mobiles se déplacent librement, sans point dur ni blocage, et que la commande par dépression ou par actionneur électronique répond correctement. Le contrôle du circuit huile, avec recherche de fuites externes, de durites pincées ou de retours obstrués, fait partie du fonctionnement global à vérifier, car un défaut d’alimentation en huile détruit un CHRA neuf en quelques minutes.
Une fois ce diagnostic posé, vous pouvez choisir en connaissance de cause entre un kit chra, une cartouche turbo nue ou un turbo complet, en tenant compte du stock disponible et des délais de livraison paiement annoncés par le vendeur. Les professionnels sérieux indiquent clairement si le produit est neuf, reconditionné ou en échange standard, et précisent la classe d’équilibrage appliquée au rotating assembly, ce qui conditionne directement la fiabilité à long terme. Pour un conducteur qui veut garder sa voiture d’occasion longtemps, cette rigueur de diagnostic vaut largement le temps passé, car la bonne pièce au premier coup évite de redéposer le turbo quelques milliers de kilomètres plus tard.
6. Pièges du marché : références trompeuses, révisions cachées et fausses économies
Le premier piège, ce sont les annonces floues qui mélangent ref de turbo complet, ref CHRA et numéros internes de page catalogue, en laissant croire qu’une seule cartouche centrale couvre des dizaines de moteurs différents. En réalité, chaque moteur a ses spécificités de fonctionnement, de pression de suralimentation et de débit d’huile, ce qui impose un chra turbo adapté, avec une géométrie variable, une roue compresseur et une classe d’équilibrage précises. Acheter un produit générique présenté comme « compatible » sans vérifier la ref exacte, c’est accepter un risque de casse prématurée et une durée de vie aléatoire, surtout sur un moteur déjà kilométré.
Deuxième piège fréquent, les révisions cachées de turbo Garrett, BorgWarner ou MHI, où une même base de turbocompresseur reçoit plusieurs évolutions de CHRA au fil du temps, avec des modifications de cartouche centrale ou de circuit huile interne. Monter un ancien chra sur un turbo de révision plus récente peut fonctionner au début, mais l’équilibre thermique et mécanique ne sera pas optimal, ce qui se traduira par une usure accélérée ou des vibrations. Les vendeurs sérieux détaillent ces révisions, indiquent clairement les correspondances de ref CHRA et précisent quand un turbo échange complet est préférable à un simple remplacement de cartouche.
Enfin, méfiez vous des fausses économies sur les pièces détachées sans marque, vendues en kit chra ou en cartouche turbo à des prix trop bas pour être honnêtes, car l’équilibre dynamique de l’ensemble tournant est rarement contrôlé correctement. Un rotating assembly mal équilibré peut sembler fonctionner au ralenti, mais générer des contraintes énormes à pleine charge, jusqu’à la casse de l’axe ou la destruction du carter central. Pour un conducteur qui veut rouler longtemps avec sa voiture d’occasion, la bonne stratégie reste simple : une référence turbo CHRA voiture bien identifiée, un fournisseur transparent sur l’équilibrage et la provenance, et un montage soigné, car la vraie économie se fait sur la dixième année sous le capot, pas sur la première facture.
Chiffres clés sur les CHRA et turbocompresseurs
- Le coût moyen d’un CHRA de qualité se situe autour de 600 dollars, soit environ la moitié du prix d’un turbocompresseur complet qui tourne autour de 1 200 dollars selon les données de Turbochargers Direct, ce qui illustre l’intérêt économique de remplacer uniquement la cartouche quand les carters sont sains.
- La durée de vie moyenne observée pour un CHRA bien alimenté en huile est d’environ 100 000 kilomètres, alors qu’un turbo complet atteint souvent 150 000 kilomètres selon des études industrielles, la différence venant principalement de la sollicitation des carters et des organes de commande comme la géométrie variable.
- Le temps moyen de remplacement d’un CHRA en atelier spécialisé est d’environ 3 heures, contre une durée souvent plus longue pour un turbo complet qui nécessite parfois la dépose de pièces annexes comme le collecteur ou certaines lignes d’échappement.
- Le marché mondial des turbocompresseurs représente plusieurs milliards de dollars, avec une forte concentration autour de quelques acteurs majeurs comme Garrett Motion, BorgWarner et Mitsubishi Heavy Industries, ce qui explique la standardisation progressive des références CHRA et des procédures d’équilibrage haute vitesse.
- Les réglementations européennes sur les émissions poussent à l’adoption de turbos plus efficaces, ce qui augmente la complexité des CHRA modernes et renforce l’importance d’un équilibrage précis pour garantir un fonctionnement fiable à long terme.
FAQ sur la référence turbo CHRA voiture
Comment trouver la bonne référence turbo CHRA voiture sur mon véhicule ?
La méthode la plus fiable consiste à relever la référence complète gravée sur la plaque signalétique du turbo d’origine, puis à la recouper avec les catalogues des fabricants comme Garrett, BorgWarner, IHI ou MHI. Cette ref permet d’identifier précisément le CHRA compatible, en évitant de se baser uniquement sur la cylindrée ou la puissance du moteur. Un bon vendeur de pièces détachées doit toujours confirmer la correspondance entre votre numéro OEM et la ref CHRA proposée.
Dans quels cas un simple CHRA suffit il pour réparer mon turbo ?
Un CHRA suffit généralement lorsque le turbo présente un jeu radial excessif, un sifflement croissant ou une légère consommation d’huile, mais que les carters ne sont ni fissurés ni déformés. Si la géométrie variable reste libre, que la wastegate fonctionne et que les ailettes ne frottent pas, remplacer la cartouche centrale permet souvent de retrouver un bon fonctionnement. Un contrôle au comparateur et une inspection visuelle du carter central restent indispensables avant de commander.
Pourquoi l’équilibrage haute vitesse du CHRA est il si important ?
Le CHRA tourne à des vitesses extrêmement élevées, souvent au delà de 150 000 tours par minute, ce qui rend l’équilibre dynamique de l’ensemble tournant crucial pour éviter les vibrations destructrices. Un équilibrage haute vitesse réalisé sur machine spécialisée réduit les contraintes sur les paliers et augmente la durée de vie du turbocompresseur. Sans cet équilibrage, même une cartouche neuve peut casser prématurément, surtout sur un moteur fortement sollicité.
Un turbo reconditionné en échange standard est il aussi fiable qu’un turbo neuf ?
Un turbo reconditionné en échange standard peut être très fiable si le reconditionneur remplace systématiquement le CHRA, contrôle les carters, nettoie ou remplace la géométrie variable et rééquilibre l’ensemble selon les spécifications du fabricant. La clé réside dans la traçabilité des pièces utilisées et dans la qualité des procédures d’équilibrage. Un turbo échange sérieux doit être livré avec une garantie claire et des indications précises sur les références internes utilisées.
Quels sont les risques à monter un CHRA générique « compatible » mais non référencé ?
Un CHRA générique présenté comme « compatible » sans ref précise peut avoir une géométrie de roue, une classe d’équilibrage ou un circuit d’huile interne différents de ceux prévus par le constructeur, ce qui dégrade le fonctionnement global du turbo. Les risques vont de la simple perte de performance à la casse rapide de l’axe ou des paliers. Pour un véhicule d’occasion que l’on souhaite garder, mieux vaut toujours privilégier une référence turbo CHRA voiture clairement identifiée et validée par le fabricant du turbocompresseur.
