Test GTIWUNG 18650 + modules USB-C : le petit kit pratique pour se monter des powerbanks maison

Je cherchais un truc simple pour réutiliser des accus 18650 que j’avais récupérés sur de vieilles batteries de laptop, sans me prendre la tête avec des PCBs compliquées. Je suis tombé sur ce kit GTIWUNG avec 6 boîtiers de batteries et 10 petits modules de charge USB-C. L’idée est basique : tu mets un 18650 dans le support, tu branches le module, et tu as une sorte de mini powerbank ou une alim 5V/3,7V pour tes projets. Ça m’allait bien pour alimenter des petits montages Arduino, des bandeaux LED courts et quelques tests de capteurs.

J’ai utilisé le kit pendant une bonne semaine pour monter plusieurs petits projets : un éclairage d’atelier portable, un petit boîtier pour recharger un casque Bluetooth, et une alimentation pour un ESP32. Rien de très poussé mais suffisant pour voir si le matos tient la route. Je ne suis pas électronicien pro, mais je bricole pas mal, donc je vois vite quand un produit est mal fichu ou galère à utiliser.

Globalement, ce kit, c’est typiquement le genre de truc « ça fait le job » : pas de gros gadgets, pas d’appli, juste des supports plastiques et des modules de charge. Ce qui m’intéressait surtout, c’était la stabilité de la charge, la solidité des supports, et si les câbles ne se barraient pas au bout de deux soudures. Je m’attendais clairement à du basique, vu le prix et le côté no-name chinois.

Au final, il y a du bon et du moins bon, mais pour du bricolage et des petits montages perso, je trouve que ça tient plutôt bien la route. Faut juste être conscient des limites : ce n’est pas un chargeur « pro » ni un système prévu pour un produit fini que tu vends derrière. Pour tester, apprendre, ou faire des petites alimentations portables, ça reste un kit assez pratique.

Sur le rapport qualité-prix, je trouve que le kit est plutôt bien placé. Tu as 6 supports + 10 modules de charge USB-C. Si tu achètes tout ça séparément, tu t’en sors souvent plus cher, surtout avec du port USB-C (on trouve encore beaucoup de modules en micro-USB un poil moins chers). Là, tu as de quoi monter plusieurs petits projets d’un coup, ou te faire un stock pour ton tiroir à composants.

Comparé à d’autres modules de charge 18650 que j’ai déjà achetés, on est dans la même gamme de qualité, mais avec l’avantage d’avoir déjà les supports câblés inclus. Souvent, tu dois acheter les supports à part, et ce n’est pas toujours le même format, les fils sont parfois trop courts ou pas étamés. Là, tout est homogène, ce qui simplifie la vie quand tu fais plusieurs montages similaires. Pour quelqu’un qui débute ou qui veut juste un kit prêt à l’emploi, c’est franchement pratique.

Après, il faut aussi être clair : ce n’est pas du matos « pro ». Il n’y a pas de boîtier, pas de documentation détaillée, pas de fonctionnalités avancées (pas de boost 5 V intégré, pas de charge rapide, pas de monitoring via USB, etc.). Si tu cherches un chargeur très complet pour gérer tes batteries avec courbes et compagnie, ce n’est pas le bon produit. Mais si ton besoin c’est juste : « je veux charger des 18650 en USB-C et les utiliser pour alimenter des petits projets », ça colle bien.

Pour moi, le bon public, c’est : bricoleurs, makers, gens qui veulent recycler des 18650, profs ou animateurs qui montent des petits ateliers d’initiation. Pour un usage plus exigeant (produit fini, usage intensif en extérieur, contraintes mécaniques fortes), je mettrais quelques euros de plus dans des modules plus costauds ou carrément un BMS dédié. Mais pour ce que c’est censé faire, le prix demandé est cohérent, voire intéressant si tu exploites vraiment les 10 modules et pas juste un ou deux.

Niveau design, on est sur du fonctionnel. Les supports de batterie 18650 sont en plastique noir, format classique, avec un ressort d’un côté et une plaque fixe de l’autre. Les fils sortent proprement par l’arrière, ce qui est pratique pour les intégrer dans un boîtier. Le fait que les fils soient déjà étamés, c’est un petit détail mais ça change la vie : tu poses le fil sur la pastille, un coup de fer à souder, et c’est réglé.

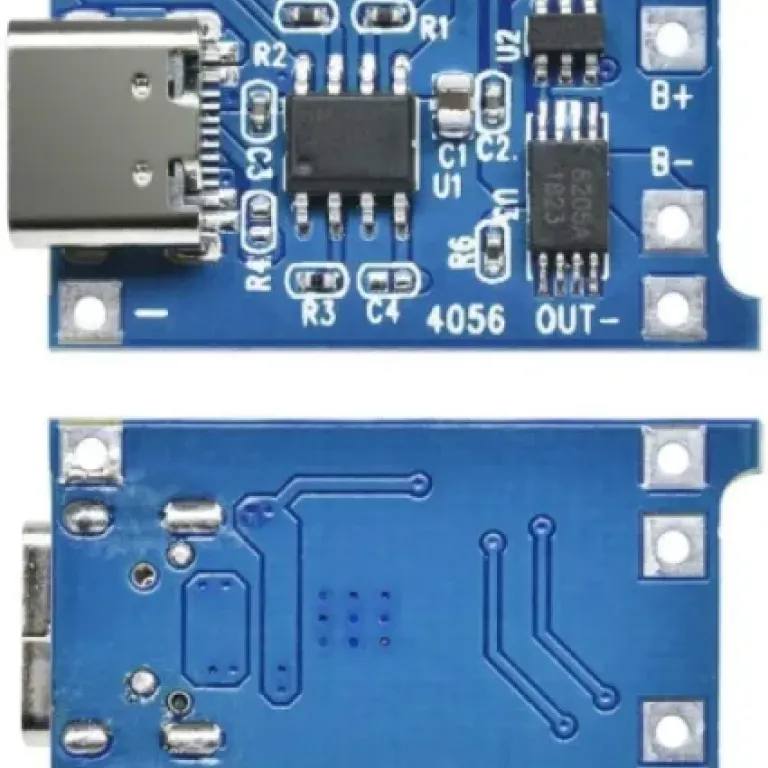

Les modules de charge USB-C sont des petites cartes rectangulaires, assez compactes. Le port USB-C est bien centré, pas tordu, et les pastilles de soudure sont correctes, ni trop petites ni énormes. On voit clairement les marquages +BAT, -BAT, etc., ce qui évite les erreurs de polarité. Par contre, il n’y a pas de trous de fixation, donc si tu veux les fixer dans un boîtier, tu devras bricoler (colle chaude, double face, ou impression 3D d’un support).

Un point que j’ai bien aimé, c’est l’indication LED simple : une LED rouge, une LED verte, pas plus. Quand tu as plusieurs modules en même temps sur l’établi, tu repères vite lesquels sont encore en charge et lesquels sont terminés. J’ai branché 4 modules en même temps sur une multiprise USB, ça restait lisible et pas trop le bazar. Pas besoin de lire un manuel de 10 pages pour comprendre ce qui se passe.

Par contre, côté design, c’est clairement pensé pour le labo ou le proto, pas pour un produit fini. Les bords des PCBs sont un peu bruts, pas de protection mécanique autour du port USB-C, donc si tu tires comme un bourrin sur le câble, tu peux facilement arracher le connecteur. En usage normal ça va, mais si tu veux faire un boîtier que tu trimbales dans un sac tous les jours, il faudra prévoir une bonne fixation autour du port ou un renfort, sinon ça risque de souffrir à la longue.

Pour la sécurité de la batterie, c’était un point important pour moi, parce que les 18650 mal gérés, ça peut vite être dangereux. D’après la description, on a : protection contre la surcharge autour de 4,28 V, coupure basse tension vers 3,0 V, et protection surintensité à 3 A. Dans la pratique, j’ai testé la partie décharge en tirant sur la batterie avec une charge résistive et un petit convertisseur. Quand la tension descend aux alentours de 3,1–3,2 V, le module coupe proprement, et il faut le rebrancher à une source de charge pour le réactiver. Ça colle bien à ce qui est annoncé.

Pour la surcharge, comme dit plus haut, je n’ai pas vu la tension dépasser 4,21–4,22 V, ce qui est plutôt sain. J’ai aussi essayé d’alimenter un montage qui tirait un bon 2 A en pic sur la batterie. Le module n’a pas coupé net, mais on sent que ce n’est pas fait pour ça en continu : ça chauffe un peu, et perso je ne dépasserais pas 1,5 A en usage régulier pour rester tranquille. La protection 3 A, je la vois plus comme un filet de sécurité que comme un courant de fonctionnement normal.

Un truc à noter : la fiche indique qu’il faut brancher une première fois en 5 V pour activer le circuit de protection. J’ai effectivement eu un module qui semblait mort tant que je ne l’avais pas branché à un chargeur USB. Après ce « réveil », tout a fonctionné normalement. Ce n’est pas dramatique, mais ce serait bien de le rappeler sur un petit papier dans l’emballage, parce que si tu ne lis pas la description en ligne, tu peux croire que le module est défectueux.

Globalement, pour de la gestion de batterie simple, je trouve ça assez rassurant. On n’est pas sur un BMS ultra complet pour pack multi-cellules, mais pour une cellule 18650 individuelle, la protection intégrée évite déjà les grosses bêtises : pas de décharge profonde, pas de surcharge, coupure en cas de court-circuit ou de grosse surintensité. Pour du DIY à la maison, c’est largement suffisant, à condition de ne pas faire n’importe quoi avec les accus (éviter les cellules douteuses, ne pas les enfermer dans un boîtier sans ventilation, etc.).

Sur les supports de batterie, le plastique fait un peu « standard chinois », mais rien de choquant. Ce n’est pas mou, ça ne se déforme pas quand on met ou enlève la batterie. Les ressorts tiennent bien la cellule en place, même en secouant un peu le support. J’ai testé avec des 18650 protégés et non protégés, ça rentre sans forcer comme un malade. Les contacts métalliques ne sont pas en laiton massif évidemment, mais la conductivité est suffisante pour des courants raisonnables (j’ai tiré jusqu’à 1,5 A sur un montage, ça ne chauffait pas).

Les fils fournis avec les supports sont fins mais corrects pour ce qu’on fait avec : du 22 AWG environ à vue de nez. Pour des courants autour de 1 A, ça passe largement. La gaine ne fond pas dès qu’on approche le fer à souder, ce qui est déjà un bon point. Les bouts déjà étamés sont bien faits, pas de brins qui partent dans tous les sens. Pour un kit à ce tarif, c’est franchement suffisant.

Côté modules de charge, le PCB semble de qualité décente : pas de pistes douteuses, pas de soudures dégueu à l’arrivée. Les composants sont des classiques pour ce genre de module (régulateur de charge, MOSFET de protection, quelques résistances). Ce n’est pas de la marque connue, mais ça ressemble beaucoup à ce qu’on trouve sur les TP4056 avec protection intégrée. Les ports USB-C sont alignés et bien soudés, je n’ai pas vu de jeu anormal sur les 10 que j’ai reçus.

Évidemment, on est loin de la finition d’un chargeur de marque, avec boîtier injecté et tout le reste. Là, tout est à nu, donc c’est à toi d’assurer l’isolation et la protection mécanique si tu veux quelque chose de durable. Mais pour du proto / atelier, le niveau de qualité est honnêtement correct. Je n’ai eu ni piste qui claque, ni connecteur qui se décolle tout seul. Pour l’instant, après plusieurs cycles de charge-décharge sur quelques modules, rien n’a lâché.

Niveau durabilité, je n’ai pas encore plusieurs mois de recul, mais j’ai quand même un peu malmené deux supports et trois modules pour voir comment ça tenait. Les supports de batterie ont encaissé pas mal de cycles insertion/retrait d’accus, et pour l’instant les ressorts n’ont pas perdu leur tension. Le plastique ne s’est pas fendu, même en forçant un peu avec une batterie légèrement plus large (un 18650 protégé un peu gras). Donc pour un usage régulier mais pas industriel, ça tient la route.

Sur les modules USB-C, j’avais un peu peur pour la solidité du connecteur USB-C, parce que c’est souvent le point faible. J’ai branché et débranché le câble plusieurs dizaines de fois, parfois en tirant un peu de travers, et aucun port ne s’est dessoudé. Par contre, on sent bien que si tu montes ça dans un boîtier sans support mécanique et que tu tires comme un bourrin tous les jours, ça finira par lâcher. Ce n’est pas encapsulé, il n’y a pas de renfort, donc c’est à toi d’assurer la protection physique.

J’ai aussi testé la chauffe en laissant un module charger une batterie presque vide en continu. Ça chauffe un peu au niveau du circuit de charge, ce qui est normal à 1 A, mais ça reste raisonnable tant que le module est à l’air libre. Dans un boîtier très fermé, je ferais attention à laisser un minimum de ventilation. Après plusieurs charges complètes, je n’ai pas vu de dérive de tension en fin de charge, ce qui est bon signe sur la stabilité des composants.

En résumé, pour le prix, la durée de vie attendue me semble correcte pour du bricolage : tu peux monter plusieurs projets semi-permanents sans craindre que tout claque en une semaine. Je n’irais pas jusqu’à mettre ça dans un produit que je vends à quelqu’un, mais pour des outils perso, des lampes maison, des proto Arduino que tu gardes sur ton établi, ça me paraît suffisant. Si tu es un peu soigneux sur le montage (collage, fixation, pas de tension sur les fils), ça devrait tenir un bon moment.

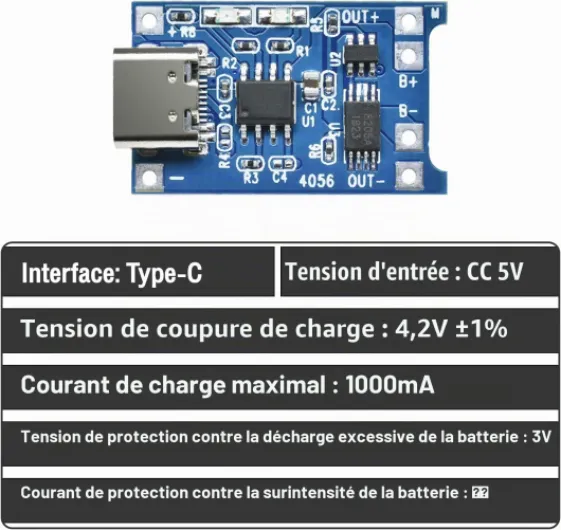

Sur la performance, j’ai surtout regardé trois points : le courant de charge réel, la tension en fin de charge, et la stabilité pendant l’utilisation. Branché sur un chargeur 5 V / 2 A, chaque module tire environ 0,9 à 1 A au début de la charge, ce qui est conforme à ce qui est annoncé (1000 mA). Sur des 18650 de 2200 à 2600 mAh, ça donne des temps de charge d’environ 2 à 3 heures selon l’état de départ, ce qui colle aussi à la fiche produit qui parle de 2 heures pour une charge typique.

En fin de charge, j’ai mesuré autour de 4,18 à 4,21 V sur les cellules, donc dans la plage normale pour du lithium-ion (annoncé 4,2 V ±1 %). Ça ne monte pas dans les tours à 4,25–4,3 V, donc ça reste raisonnable pour ne pas flinguer les accus trop vite. La LED passe bien au vert à ce moment-là. J’ai laissé une batterie branchée plusieurs heures après le passage au vert, la tension ne grimpe pas plus, ça reste stable, donc pas de surcharge visible.

En utilisation comme alimentation de projet, la tension batterie varie logiquement entre ~4,1 V en sortie de charge et 3,2–3,3 V quand la protection commence à couper. La fiche parle d’une protection à 3,0 V et fin de décharge à 3,2 V, ce qui correspond à ce que j’ai vu : en dessous d’un certain seuil, le module coupe la sortie pour éviter de trop vider l’accu. C’est plutôt rassurant, surtout si tu prêtes ton montage à quelqu’un qui ne connaît rien aux batteries lithium.

Par contre, il faut bien comprendre que ces modules ne sortent pas du 5 V côté batterie. Si tu veux du 5 V stable, il te faut un step-up derrière. Là, tu as juste la gestion de charge et la protection. Donc pour alimenter directement un Arduino 5 V, ce n’est pas idéal sans module supplémentaire. Pour de l’ESP32, ESP8266, modules 3,3 V, ou LED basse tension, c’est nickel. En résumé, niveau performance, ça fait ce qui est promis, sans surprise, mais il faut bien connaître les limites avant de monter un projet dessus.

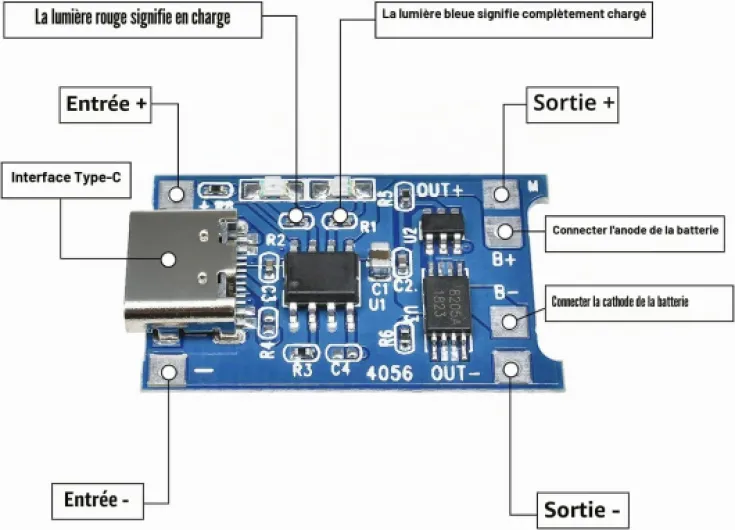

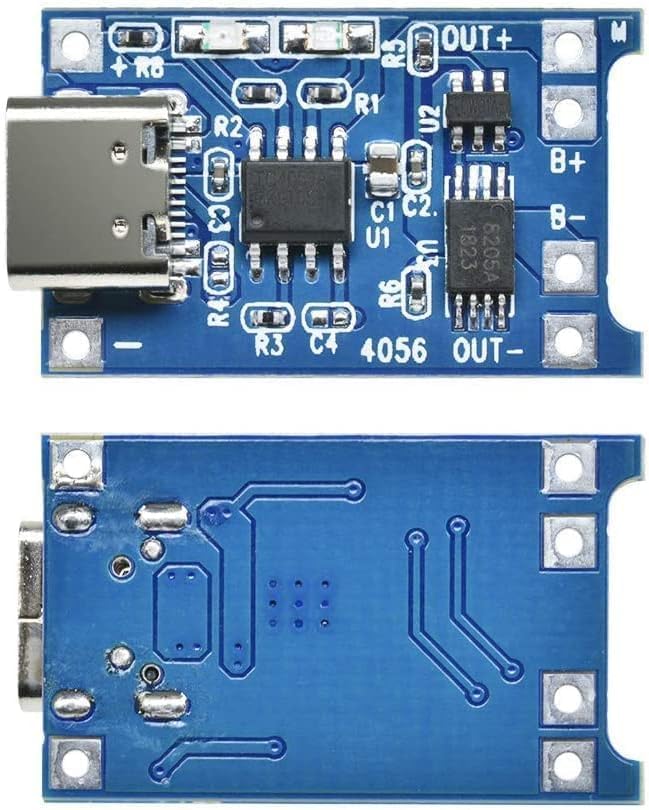

Concrètement, dans la boîte, on reçoit 6 supports de batterie 18650 et 10 modules de charge USB-C. Les supports sont pré-câblés avec deux fils (rouge et noir) déjà étamés au bout, donc prêts à être soudés sur un PCB ou directement sur le module de charge. Les modules sont des petites cartes avec un port USB-C d’un côté et les pastilles +BAT / -BAT / +OUT / -OUT de l’autre. D’après la fiche, ils sortent du 4,2 V pour la charge, avec un courant max d’environ 1 A.

Les indicateurs LED sont basiques : pas de lumière quand rien n’est branché, rouge pendant la charge, vert quand la batterie est pleine. J’ai testé avec plusieurs alimentations USB 5 V (chargeurs de téléphone classique) et ça a toujours démarré sans souci. Il faut juste penser à brancher une première fois sur du 5 V pour « réveiller » la protection, comme indiqué dans la description. Sans ça, la première fois, j’ai cru que le module était mort alors que non.

Le kit est plutôt orienté batteries lithium 18650 simples (donc une cellule par module). Pas de gestion multi-cellules en série, pas de boost intégré pour sortir du 5 V côté batterie. En gros, c’est surtout fait pour :

• Charger un 18650 en toute simplicité via USB-C
• Alimenter un projet en 3–4,2 V directement depuis la batterie
• Récupérer des 18650 et les utiliser dans des petits systèmes nomades

À la réception, pas de notice détaillée, juste le minimum. Honnêtement, si tu n’as jamais touché à un module de charge lithium, il faudra peut-être regarder un schéma sur internet pour bien comprendre où souder quoi. Mais si tu as déjà vu un TP4056 ou équivalent, tu t’y retrouves vite. Pour le prix, le contenu est cohérent : on n’a pas 50 accessoires, mais le combo supports + modules suffit pour démarrer des petits montages sans acheter 10 références différentes.
