Comprendre le triangle de suspension et le vrai rôle de la rotule
Le triangle de suspension relie le châssis du véhicule au moyeu de roue et guide la roue dans ses débattements. Sur chaque voiture moderne, ce triangle travaille avec la barre stabilisatrice, les amortisseurs et les rotules de suspension pour garder le pneu bien plaqué au sol. Quand un claquement apparaît, la tentation est de remplacer la rotule triangle suspension complète, alors que seule une partie du bras est réellement usée.

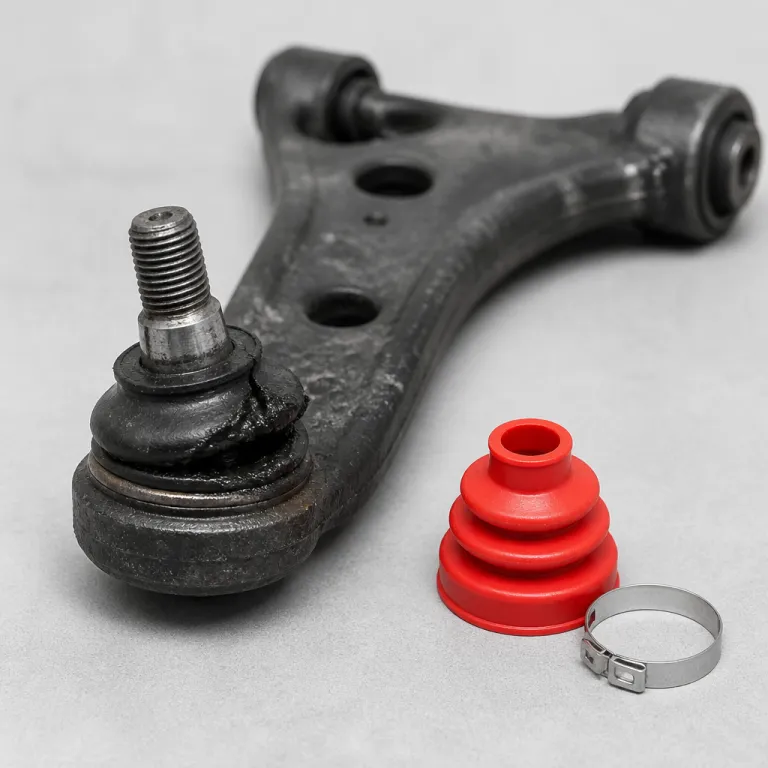

Un triangle de suspension se compose toujours d’un bras principal, d’une rotule de suspension côté roue et de deux silentblocs côté châssis qui filtrent les vibrations. Dans la pratique, les rotules suspension tiennent souvent plus longtemps que les silentblocs, qui fatiguent vers 80 000 kilomètres selon les estimations industrielles, surtout sur un véhicule lourd ou souvent chargé. C’est pour cela que de nombreux garages proposent un changement de triangle suspension complet, alors qu’un simple changement de silentbloc ou de rotule suspension ciblé suffit dans une majorité de cas.
Sur le terrain, on constate que le claquement au passage de dos d’âne vient plus souvent d’un silentbloc avant de bras suspension écrasé que d’une rotule usée. Un bruit sec en braquant à basse vitesse peut en revanche pointer vers une rotule triangle fatiguée ou vers des triangles de suspension déjà marqués par la corrosion. Gardez aussi en tête que la suspension triangle travaille avec la barre stabilisatrice et que des biellettes usées peuvent générer des messages sonores très proches, ce qui impose un contrôle méthodique avant tout changement de pièces.
Diagnostic au cric : localiser le claquement avant de remplacer
Avant de remplacer une rotule triangle suspension, il faut d’abord localiser précisément le jeu sur le véhicule. Installez la voiture sur un sol plat, desserrez légèrement les écrous de roue puis levez au cric sous le bras de suspension pour garder la suspension en légère compression. Avec la roue encore montée, saisissez le pneu à deux mains à 12 h et 6 h puis à 3 h et 9 h pour sentir un éventuel jeu anormal.
Un jeu ressenti en tirant la roue de haut en bas oriente plutôt vers un problème de rotule de suspension ou de roulement de moyeu de roue, tandis qu’un jeu latéral évoque davantage une rotule de direction ou une biellette de barre stabilisatrice. Pour affiner, demandez à une personne de votre entourage de bouger la roue pendant que vous posez la main sur la rotule triangle, sur les silentblocs du bras suspension et sur les triangles de suspension opposés. Dès que vous sentez un claquement sec dans la pièce, vous avez trouvé la source, ce qui évite un changement rotule inutile et coûteux.
Sur certains trains avant compacts, il est utile d’utiliser un petit levier sous le bras de suspension pour charger et décharger la rotule suspension pendant que vous écoutez les bruits. Si le jeu est net au niveau du pivot, le remplacement ciblé de la rotule sur le triangle est pertinent, surtout si le reste du bras reste sain pour l’âge du véhicule. Pour les lecteurs qui aiment aller au fond des sujets similaires de fiabilité, un test détaillé sur la chaîne de distribution et les références compatibles Mini et BMW est disponible sous forme de guide technique complet sur un comparatif de chaîne de distribution essence, très utile pour comprendre la logique des références OEM.
Préparer l’intervention : pièces, outillage et pièges de marché
Une fois le diagnostic posé, la préparation de l’intervention sur le triangle de suspension fait la différence entre un tuto fluide et une journée perdue au garage. Pour remplacer une rotule triangle suspension ou un silentbloc, prévoyez au minimum un extracteur de rotule, une clé dynamométrique, un jeu de douilles de qualité et un bon dégrippant. Sur certains véhicules, une presse hydraulique de 10 tonnes à louer pour une vingtaine d’euros par jour est indispensable pour extraire les silentblocs sans abîmer le bras.
Sur le marché des pièces, les triangles suspension et les rotules suspension de marques Lemförder, SKF, Sasic ou Triscan offrent un bon compromis entre prix et longévité, Lemförder restant souvent la référence d’origine sur les berlines allemandes. Méfiez vous des bras suspension très bon marché, parfois issus de chaînes parallèles ou de contenu sponsorisé peu transparent, qui affichent des dates de fabrication floues et des aciers trop tendres. Quand un vendeur met surtout en avant un contenu sponsorisé et des avis courts sans détails techniques, prenez le temps de comparer les références OEM et les couples de serrage fournis, plutôt que de vous fier à quelques messages enthousiastes.
Pour les ressorts et éléments de suspension attention aux compatibilités de charge, surtout sur utilitaires et camping cars. Un guide indépendant sur les ressorts de suspension pneumatique pour utilitaires type Ducato ou Boxer montre bien comment la charge réelle du véhicule change la donne, et cette logique s’applique aussi à la durée de vie des triangles de suspension. Enfin, gardez vos factures et la date d’achat des rotules et triangles, car en cas de défaut prématuré, ces documents restent vos meilleurs alliés face au service client.
Démontage : extraire la rotule sans massacrer le triangle
Le démontage propre d’une rotule triangle suspension commence toujours par la sécurité et l’ordre de travail. Débranchez la batterie si vous travaillez près de capteurs ABS, levez le véhicule sur chandelles solides puis retirez la roue pour dégager le moyeu de roue et le bras de suspension. Pulvérisez du dégrippant sur l’écrou de rotule, sur les fixations de silentblocs et sur les vis de triangles suspension au moins quelques minutes avant d’attaquer.
Commencez par desserrer l’écrou de la rotule suspension sans le retirer complètement, puis positionnez un extracteur de rotule adapté sur le pivot. En serrant progressivement l’extracteur de rotule, la rotule se décolle du porte moyeu dans un claquement net, sans taper au marteau sur le triangle ni risquer de tordre le bras. Une fois la rotule libérée, vous pouvez déposer les boulons de fixation du bras suspension côté châssis, en notant soigneusement la position des silentblocs pour éviter un montage en contrainte lors du remontage.
Sur certains montages, la rotule est sertie ou rivetée au triangle, ce qui impose de percer les rivets pour extraire la rotule avant de monter la nouvelle pièce avec des boulons fournis dans le kit. Respectez toujours les couples de serrage recommandés, typiquement entre 45 et 70 N·m pour l’écrou de rotule, avec un écrou autobloquant neuf ou une goupille fendue neuve. Pendant que tout est démonté, profitez en pour inspecter la barre stabilisatrice, les biellettes et les rotules suspension voisines, afin d’éviter de revenir sous la voiture pour un claquement oublié.
Remontage, géométrie et contrôle technique : finir le travail proprement
Le remontage d’un triangle de suspension et d’une rotule neuve se joue sur les détails de positionnement et de serrage. Présentez d’abord le bras suspension sur le berceau, engagez les boulons des silentblocs sans les serrer à fond, puis reconnectez la rotule suspension dans le porte moyeu. Ce n’est qu’une fois la voiture reposée sur ses roues, suspension en charge, que vous devez effectuer le serrage définitif des silentblocs pour éviter une torsion permanente qui réduirait leur durée de vie.
Après tout changement rotule ou remplacement de triangle suspension, un réglage de géométrie est indispensable, même si le volant semble droit. Un parallélisme réalisé sérieusement pour une trentaine d’euros évite une usure irrégulière des pneus, un tirage au freinage et des remarques au prochain contrôle technique, où les jeux de rotules suspension et de triangles de suspension sont systématiquement vérifiés. Profitez de ce passage pour faire contrôler la barre stabilisatrice, les amortisseurs et l’ensemble de la suspension triangle, surtout si le véhicule a déjà un certain âge ou roule souvent chargé.
Pour choisir vos pièces, gardez la même rigueur que pour une batterie ou une distribution, en vous appuyant sur des comparatifs techniques plutôt que sur du contenu sponsorisé mal identifié. Un dossier détaillé sur les batteries de voiture montrant que certaines gammes Bosch, Varta et premiers prix sortent de la même usine illustre bien comment les références marketing peuvent brouiller la lecture des vraies différences techniques. En matière de triangles suspension, la logique est identique : mieux vaut une rotule triangle de bonne marque montée correctement qu’un bras complet bas de gamme changé trop souvent, car la vraie économie se mesure sur dix ans sous le capot, pas sur la fiche produit.
FAQ
Comment savoir si le claquement vient de la rotule ou des silentblocs du triangle ?
Le plus simple est de lever la voiture au cric, roue encore montée, puis de faire bouger la roue à la main tout en posant la main sur la rotule et sur les silentblocs. Si le jeu se ressent surtout au niveau du pivot côté roue, la rotule est suspecte, alors qu’un claquement transmis dans le bras côté châssis oriente plutôt vers un silentbloc fatigué. Un contrôle visuel des caoutchoucs fissurés ou décentrés complète ce diagnostic.
Peut on remplacer uniquement la rotule sans changer le triangle complet ?
Oui, sur de nombreux modèles la rotule de suspension est démontable et se remplace seule, ce qui réduit fortement le coût de la réparation. Cette option est pertinente si le bras de triangle n’est ni tordu ni corrodé et si les silentblocs restent en bon état. En revanche, si plusieurs éléments du triangle sont usés ou si le bras est déformé, le remplacement complet devient plus rationnel.
Faut il faire un parallélisme après avoir changé un triangle ou une rotule ?
Après toute intervention sur un triangle de suspension ou une rotule, la géométrie du train avant est forcément modifiée, même légèrement. Un parallélisme permet de remettre les angles dans les tolérances constructeur, ce qui protège les pneus et la tenue de route. Sans ce réglage, vous risquez une usure rapide des pneus et des remarques au prochain contrôle technique.
Quels sont les risques à rouler avec une rotule ou un triangle usé ?
Une rotule ou un silentbloc de triangle très usé provoque d’abord des claquements et une direction floue, mais le risque majeur reste la rupture. En cas de rupture de rotule, la roue peut se mettre en travers et entraîner une perte de contrôle brutale du véhicule. Intervenir dès les premiers symptômes évite d’en arriver à ce stade dangereux.
Quelles marques privilégier pour les triangles et rotules de suspension ?
Pour un usage routier classique, des équipementiers comme Lemförder, SKF, Sasic ou Triscan offrent un bon rapport entre prix et longévité. Lemförder est souvent l’équivalent de la pièce d’origine sur de nombreuses voitures allemandes, ce qui garantit une compatibilité parfaite. L’essentiel reste de vérifier les références OEM, les couples de serrage fournis et la présence d’accessoires comme les écrous autobloquants neufs.
