Test Adaptateur EVSE Ayitam PM701E : le petit boîtier qui simplifie le contrôle des bornes de recharge

Je vais être direct : si tu bricoles un peu autour des bornes de recharge ou que tu installes des wallbox chez toi ou chez des clients, ce genre de testeur EVSE est bien plus pratique que de jouer à la roulette russe avec une vraie voiture électrique. J’ai utilisé ce modèle Ayitam PM701E sur plusieurs bornes AC type 2 (une wallbox domestique 7 kW, une borne 11 kW en copro, et deux bornes publiques) pour vérifier que tout réagissait comme prévu sans devoir déplacer la voiture à chaque fois.

Le principe est simple : tu le branches sur la prise type 2 de la borne, tu tournes deux sélecteurs rotatifs (PP et CP) pour simuler différents câbles et différents états de la voiture, et tu regardes ce qui se passe via les LED et, si tu veux aller plus loin, via un multimètre ou un oscillo sur les prises 4 mm. Ça reste un outil un peu technique, clairement pas pensé pour monsieur Tout-le-monde qui ne sait pas ce qu’est un signal CP. Mais si tu sais vaguement ce que tu fais, ça rend les tests bien plus propres et rapides.

Ce qui m’a motivé à le prendre, c’est justement le combo : prise type 2, simulateur de câble, simulateur d’état véhicule, et la possibilité de brancher un multimètre pour lire le signal. Avant ça, je bricolais avec des montages maison et franchement, c’était limite niveau sécurité et surtout pas pratique à trimballer. Là, tout tient dans un seul boîtier compact, alimenté par la borne elle-même, avec une prise schuko intégrée pour vérifier que la borne sort bien du 230 V quand la charge est « autorisée ».

Donc pour résumer cette intro : ce n’est pas un gadget pour curieux, c’est un outil qui a du sens si tu touches aux installations de recharge, que tu veux vérifier une borne d’occasion, ou simplement être sûr que ta wallbox fonctionne correctement avant de brancher ta voiture. C’est pas magique, mais ça fait gagner du temps et ça évite quelques sueurs froides.

Sur le rapport qualité-prix, il faut être honnête : ce n’est pas donné pour un simple « adaptateur », mais quand tu regardes ce qu’il remplace, ça se défend. Pour avoir un montage équivalent avec des résistances, un connecteur type 2, un boîtier propre, une prise schuko et des prises 4 mm, tu vas vite atteindre un budget et du temps de bricolage non négligeables. Là, tu as un outil prêt à l’emploi, avec un câblage propre et une conformité annoncée à l’IEC 61010, ce qui n’est pas le cas de ton montage maison.

Comparé à certains testeurs EVSE de marques plus connues, on est généralement en dessous en prix. Évidemment, tu n’as pas les fonctions avancées (pas d’écran intégré, pas de menus, pas d’enregistrement de données), mais pour des tests fonctionnels de base, ça suffit largement. Si tu es installateur ou que tu fais souvent des diagnostics de bornes, le temps que tu gagnes à ne pas trimballer une voiture ou à ne pas bricoler des adaptateurs dans tous les sens, ça se rentabilise vite.

Pour un particulier, la question se pose un peu plus. Si tu as une seule wallbox chez toi et que tu ne touches jamais à d’autres bornes, ça peut faire cher pour un outil que tu vas sortir deux fois par an. Par contre, si tu es du genre à acheter ta borne d’occasion, à vérifier les bornes de ta copro, ou à louer ton emplacement avec borne et que tu veux prouver que tout fonctionne, ça commence à avoir du sens. Disons que ce n’est pas un achat impulsif, c’est un achat « utilitaire ».

En résumé, niveau valeur, je dirais : bon rapport qualité-prix pour un usage régulier ou semi-pro, un peu overkill pour un particulier lambda qui ne sait pas ce qu’est un signal CP. Ce n’est pas le produit le moins cher du marché, mais vu la construction et les fonctions, je ne me sens pas volé.

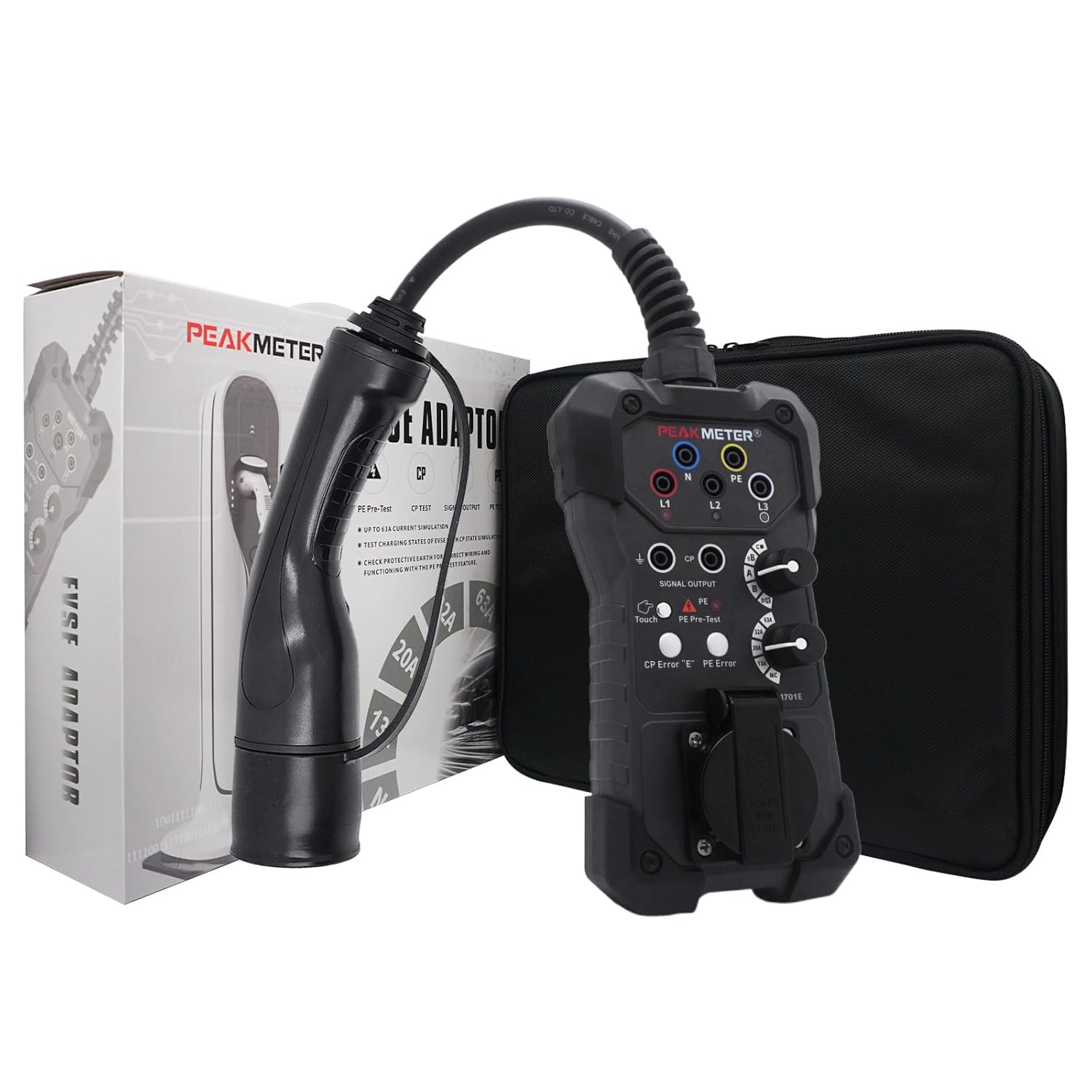

Niveau design, on est sur quelque chose de très utilitaire. Le boîtier est noir, assez compact, avec en façade les deux sélecteurs rotatifs (PP et CP), une zone avec les LED d’indication de phase, et la prise schuko. Sur le dessus ou le côté (selon la version), tu as les bornes 4 mm pour brancher les cordons banane de ton multimètre ou oscillo. Ce n’est pas un objet « joli », mais ce n’est pas ce qu’on lui demande. L’important, c’est que les inscriptions soient lisibles et que tu ne hésites pas entre deux positions de sélecteur.

Sur ce point, ça va : les positions A/B/C/D sont bien marquées autour du sélecteur CP, pareil pour les valeurs de courant sur le PP (open, 13 A, 20 A, 32 A, 63 A). Les crans sont assez nets, on sent bien quand on change de position. J’ai trimballé le boîtier dans un sac à outils avec d’autres bricoles, ça n’a pas changé tout seul, donc pas de souci de switch qui bouge au moindre choc. Les LED de phase sont suffisamment lumineuses pour être visibles en plein jour, sans t’arracher les yeux dans un garage sombre.

Ce que j’ai bien aimé, c’est le côté tout-en-un : tu as la prise type 2 côté borne, la prise schuko intégrée pour tester la sortie, les prises 4 mm pour les mesures, tout au même endroit. Pas besoin de trimballer un adaptateur de plus. Par contre, le look fait vraiment « produit chinois de labo », avec un plastique qui n’inspire pas la même confiance qu’un Fluke ou un Gossen. Ça reste correct, mais tu sens que ce n’est pas du matériel haut de gamme de marque pro.

En main, le boîtier ne glisse pas, le poids est raisonnable, et le câble type 2 n’est pas trop rigide. J’aurais juste aimé une poignée ou une forme un peu plus ergonomique pour le tenir d’une main pendant que je tourne les sélecteurs de l’autre. Là, parfois, tu le poses par terre ou tu le laisses pendre, ce qui n’est pas toujours idéal selon où est placée la borne. Rien de bloquant, mais ça montre que le design a été pensé surtout pour la fonctionnalité, pas pour le confort d’utilisation au quotidien.

Sur la fiche, on voit « alimenté par batterie », mais dans l’usage, il n’y a pas de pile à gérer sur ce testeur. Tout est alimenté par la borne elle-même via la prise type 2. Ça veut dire : pas de changement de piles, pas de charge à prévoir, tu branches et c’est tout. Franchement, c’est très bien, parce que je déteste les outils qui sont toujours à plat au moment où tu en as besoin. Là, tant que la borne sort du jus, le testeur s’anime et les LED s’allument.

Par contre, il faut garder en tête que tu joues avec des tensions potentiellement élevées. Le testeur est donné pour une tension d’entrée maximale triphasée de 480 V. Sur le papier, ça couvre largement les bornes AC classiques en Europe. Les LED de phase aident à visualiser la présence des trois phases, mais ça ne dispense pas d’un minimum de prudence. Quand tu branches un multimètre ou un oscillo sur les prises 4 mm, il faut quand même savoir ce que tu fais et utiliser du matériel adapté à ces tensions.

Niveau sécurité, le produit annonce une conformité à la norme IEC 61010, qui est la base pour les instruments de mesure. Ça rassure un peu, même si on n’est pas sur un appareil de marque très connue. Les fiches 4 mm sont standards, compatibles avec les cordons habituels de multimètre. Les prises sont assez enfoncées pour éviter de toucher du métal à main nue, mais ce n’est pas non plus un appareil blindé pour les chantiers lourds. Disons que pour un usage de tech ou de particulier averti, c’est acceptable.

L’absence de batterie interne, c’est aussi un point de fiabilité : un composant de moins qui peut lâcher. Je n’ai pas ressenti de chauffe anormale pendant les tests, même en le laissant branché un bon moment sur une borne 11 kW. Bref, niveau alimentation, c’est simple et ça fonctionne, à condition de respecter les bases de sécurité quand tu commences à mettre les doigts (ou un multimètre) dans du 400 V.

Côté solidité, on sent que c’est un produit chinois correct, sans aller dans le très haut de gamme. Le plastique du boîtier est rigide, les ajustements sont propres, rien ne bouge ni ne grince quand tu le tords un peu. Les sélecteurs rotatifs ont une résistance suffisante, on n’a pas l’impression qu’ils vont se casser au bout de 10 utilisations. Je l’ai déjà sorti et remis dans le sac à outils plusieurs fois, sans ménagement particulier, et il n’y a pas de marque visible ou de jeu qui est apparu.

Le point qui m’inquiétait un peu, c’était la prise type 2 elle-même, parce que c’est ce qui prend les chocs quand tu le branches et le débranches des bornes. Pour l’instant, rien à signaler : les contacts sont propres, la prise s’enclenche bien dans les bornes, ni trop dur ni trop mou. On est loin des câbles bas de gamme qui prennent du jeu au bout de quelques mois. Après, je ne l’utilise pas 20 fois par jour non plus, donc à voir sur un usage intensif pro, mais pour un installateur ou un tech qui fait quelques tests par semaine, ça semble tenir la route.

La prise schuko intégrée est correcte aussi. Elle n’a pas de volet ou de protection particulière, donc à éviter de la remplir de poussière ou de limaille de métal dans un atelier crade. Les marquages sur la façade (A/B/C/D, 13 A, 20 A, etc.) tiennent bien pour l’instant, ils ne se sont pas effacés malgré quelques nettoyages rapides au chiffon. C’est bête, mais sur du matos pas cher, c’est souvent le premier truc qui disparaît.

Globalement, je ne m’attends pas à ce que ce testeur survive à des chutes répétées de 2 m sur du béton, mais pour un usage normal, rangé dans une mallette ou un sac d’outils, ça me paraît suffisant. Disons que c’est un bon compromis : pas du matériel premium, mais pas non plus le gadget qui se casse au premier choc. Il faut juste le traiter comme un instrument de mesure, pas comme un marteau.

En termes de performances, l’important pour ce genre d’outil, c’est : est-ce que la borne réagit comme avec une vraie voiture ? Sur les tests que j’ai faits, la réponse est oui. Sur ma wallbox domestique, dès que je passe le CP sur B, la borne détecte le « véhicule » et passe en mode prêt à charger. Quand je vais sur C, le relais se ferme, la tension apparaît sur la prise schuko, et les LED de phase s’allument. Quand je reviens sur A, la borne coupe proprement, comme si j’avais débranché la voiture. C’est exactement ce que j’attendais.

J’ai aussi joué avec le PP pour voir si la borne prenait bien en compte le type de câble. Sur une borne 22 kW en copro, en passant de 20 A à 32 A, l’écran de la borne mettait bien à jour le courant max théorique côté câble. On voit que le testeur envoie bien les bonnes résistances sur la broche PP. C’est le genre de détail qui te permet de diagnostiquer un problème de câble ou de config sans faire venir un véhicule à chaque fois.

Les bornes 4 mm pour multimètre sont pratiques pour vérifier rapidement la tension entre phases et neutre. Avec un multimètre basique, tu confirmes en quelques secondes que tu as bien du triphasé qui arrive, ou que tu es en mono, ou qu’une phase manque. Les LED de phase donnent déjà une info visuelle, mais pour être précis, le multimètre reste utile. Sur le signal CP, si tu as un oscillo, tu peux même vérifier la forme d’onde et le duty cycle. Là, on est plus sur un usage pro ou passionné, mais le fait que ce soit possible avec un simple adaptateur, c’est appréciable.

Globalement, je n’ai pas eu de comportement bizarre, pas de faux contacts, pas de bug. Tu branches, tu tournes les boutons, la borne réagit. Le seul point à garder en tête, c’est que ce testeur ne va pas te dire « la terre est mauvaise » ou « l’isolement est pourri ». Il te permet de vérifier le dialogue borne/véhicule et la présence de tension, pas la qualité complète de l’installation. Donc niveau performances, c’est cohérent avec ce qui est annoncé : simple, fonctionnel, sans fonctions cachées.

Concrètement, ce testeur EVSE Ayitam PM701E sert à simuler la présence d’un véhicule électrique sur une borne de recharge AC type 2. Tu as deux gros points clés : le commutateur CP qui simule l’état du véhicule (A, B, C, D), et le commutateur PP qui simule différents câbles (ouvert, 13 A, 20 A, 32 A, 63 A). En gros, tu reproduis ce que la voiture et le câble sont censés indiquer à la borne, sans avoir besoin d’un vrai véhicule.

Les états CP A/B/C/D, pour simplifier, c’est : A = pas de véhicule, B = véhicule connecté, C = véhicule qui demande à charger avec ventilation, D = véhicule avec une autre condition de charge. Sur le terrain, ce que tu regardes surtout, c’est si la borne réagit correctement quand tu passes de A à B ou C : est-ce qu’elle ferme bien le relais, est-ce qu’elle sort la tension, est-ce qu’elle coupe quand tu reviens à A, etc. Le testeur ne fait pas ça « tout seul », il te donne les moyens de le simuler proprement.

Le PP, lui, sert à dire à la borne « je suis un câble de telle intensité ». Tu peux choisir entre ouvert, 13 A, 20 A, 32 A, 63 A. Pratique pour voir si la borne limite bien le courant annoncé. Évidemment, tu ne vas pas tirer 63 A chez toi, mais au moins tu vois comment la borne réagit et ce qu’elle affiche dans son interface ou son appli. Sur certaines bornes, le simple fait de changer la position du PP fait bouger les infos sur l’écran.

En plus de ça, tu as des prises 4 mm pour brancher un multimètre ou un oscilloscope. Là, on est sur un usage un peu plus avancé : tu peux mesurer la tension de charge, vérifier la présence de toutes les phases, et surtout observer le signal CP (la fameuse PWM qui indique le courant max). Et la petite prise schuko intégrée permet de brancher une lampe ou un appareil pour vérifier que la borne délivre bien du 230 V quand elle est en mode charge autorisée. Par contre, il faut être clair : ce n’est pas un analyseur complet de borne, ça ne remplace pas un installateur qualifié ni une vraie mesure d’isolement ou de défaut de terre. C’est un outil de contrôle fonctionnel, pas un labo complet.
