Test Aideepen TC4056 USB-C : le petit module de charge 18650 qui fait le job sans chichi

J’ai pris ce lot de 6 modules Aideepen TC4056 USB-C pour équiper quelques projets maison à base de batteries 18650 : une vieille enceinte Bluetooth à remettre en état, une lampe frontale et une petite powerbank DIY. L’idée, c’était d’avoir un truc simple : tu branches un chargeur USB-C d’un côté, ta cellule 3,7 V de l’autre, et ça gère la charge et la protection tout seul. Sur le papier, c’est exactement ce que promet le module : charge en 1 A, protection surcharge/sur-décharge, et indicateurs LED pour savoir où ça en est.

Concrètement, je les ai utilisés pendant une bonne quinzaine de jours, avec plusieurs cycles de charge/décharge sur deux batteries 18650 récupérées, plus une 14500 pour voir si ça passait aussi. J’ai vérifié les tensions avec un multimètre pour voir si les valeurs annoncées tenaient la route (coupure vers 4,2 V, seuil de protection, etc.). Je ne suis pas électronicien pro, mais je bidouille pas mal, donc je vois assez vite quand un module est foireux ou dangereux.

Globalement, la première impression, c’est que ça fait le job pour du bricolage, mais il ne faut pas non plus s’attendre à de la précision de labo. Les LED indiquent bien l’état (rouge en charge, vert/bleu en fin de charge), la tension de fin de charge tourne autour de 4,18–4,22 V sur les modules que j’ai testés, donc c’est dans la plage annoncée. Pour de la récupération de batteries et des petits montages, c’est largement suffisant.

Par contre, on sent que c’est du module pas cher : pas de doc papier dans le sachet, sérigraphie correcte mais pas ultra claire pour un débutant, et dans mon lot, il y en a un qui avait un comportement un peu bizarre au début (charge qui démarre puis s’arrête, puis repart). Après quelques manipulations, il s’est stabilisé, mais ça confirme ce que certains avis Amazon disent : qualité un peu irrégulière d’un module à l’autre. Donc pratique, oui, mais à utiliser avec un minimum de bon sens et un multimètre à portée de main.

Sur le rapport qualité-prix, le fait d’avoir 6 modules dans le lot change clairement la donne. Si tu n’en as besoin que d’un seul, ça peut paraître un peu overkill, mais dès que tu as plusieurs petits projets (lampe, enceinte, powerbank, petit robot, etc.), le prix par carte devient vraiment attractif. Pour ce que ça fait – charge 1 A, protection intégrée, port USB-C – je trouve que ça se tient bien face à d’autres modules du même genre qu’on voit en micro-USB ou sans protection.

Évidemment, à ce tarif, il ne faut pas s’attendre à un contrôle qualité ultra strict. On le voit avec les quelques modules un peu « capricieux » dans certains lots. Mais honnêtement, même en mettant de côté un module ou deux qui ne seraient pas parfaits, le coût par module utilisable reste bas. Pour un bricoleur qui bidouille régulièrement, c’est assez rentable d’avoir un petit stock sous la main plutôt que d’en commander un par un.

Comparé à des cartes plus évoluées avec réglage de courant, affichage ou gestion de packs en série, on est forcément en dessous en fonctionnalités, mais ce n’est pas le même usage. Là, on est sur du « je veux juste charger une cellule 18650 proprement via USB-C ». Dans ce cadre-là, le rapport qualité-prix est bon. Tu ajoutes juste un support de batterie et un boîtier, et tu as un système rechargeable correct pour pas grand-chose.

Concrètement, si tu sais ce que tu fais un minimum et que tu as un multimètre pour vérifier que tout est OK, ça vaut le coup. Si tu es totalement débutant, que tu veux quelque chose de plug-and-play sans te poser de questions, tu risques de trouver ça un peu brut et de préférer un module déjà câblé dans un boîtier. Mais pour du DIY un peu sérieux, le lot de 6 est plutôt une bonne affaire.

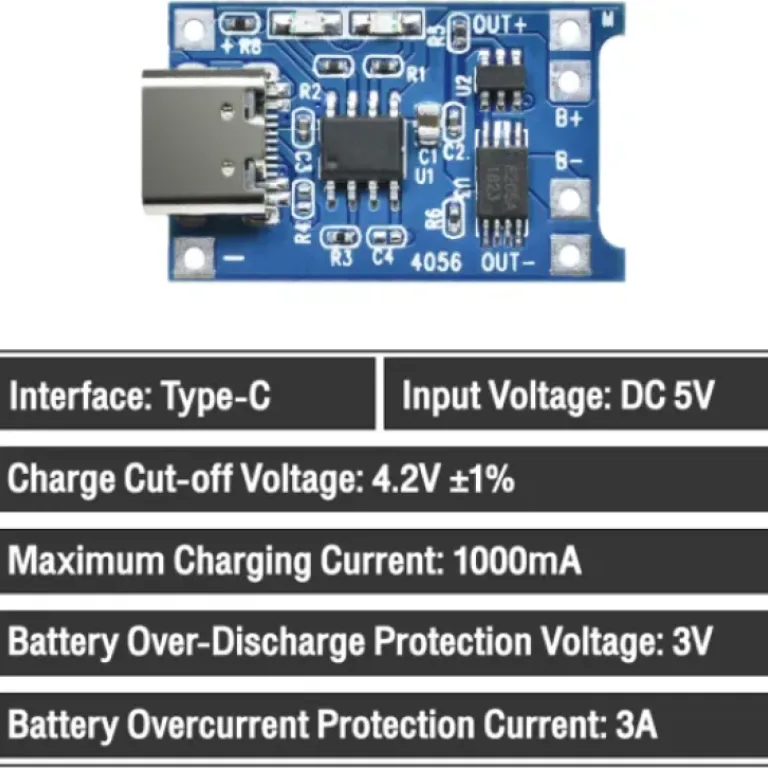

Niveau design, on est sur une petite carte bleue d’environ 2,5 à 3 cm de long (le listing Amazon parle de 5 x 5 x 1 cm mais en vrai c’est plus petit), avec le port USB-C d’un côté et les pads de connexion batterie de l’autre. C’est du classique pour ce genre de module : le contrôleur TC4056, la puce de protection, quelques composants SMD, et les deux LED bien visibles. La disposition est assez logique, mais il faut quand même bien regarder la sérigraphie pour ne pas se tromper de polarité.

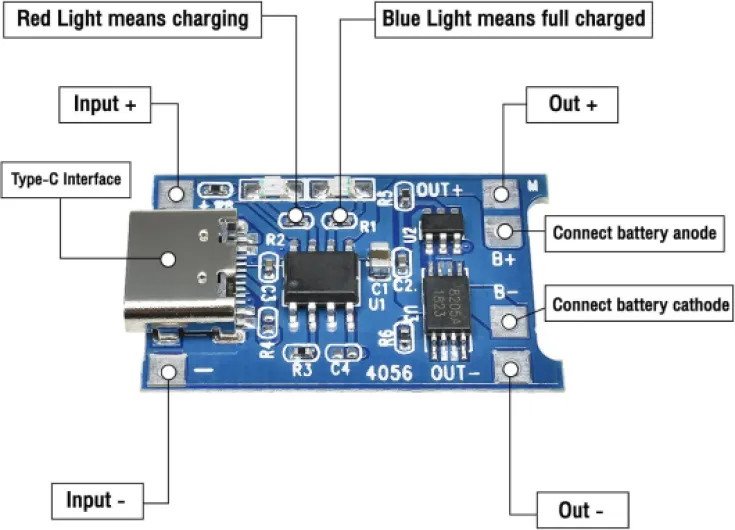

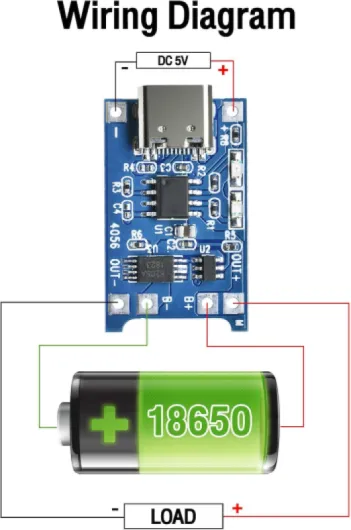

Les marquages sur la carte indiquent où brancher la batterie (B+ / B-) et où récupérer la sortie protégée (OUT+ / OUT-). C’est là où il faut être un peu attentif : il ne faut pas brancher ta charge en parallèle direct sur la batterie, mais bien sur les bornes OUT, sinon tu contournes la protection. Un des avis Amazon le rappelle, et je confirme : si tu veux que la protection fasse son boulot, tu suis ce schéma. Sur la carte que j’ai reçue, les inscriptions sont lisibles, mais pour un débutant total, ça peut rester un peu flou sans schéma.

Le port USB-C est un bon point : ça évite d’avoir à se trimballer des vieux câbles micro-USB, et tu peux utiliser ton chargeur de téléphone standard. Le connecteur tient bien, pas de jeu particulier sur les modules que j’ai testés. Par contre, il n’y a aucun trou de fixation sur la carte, donc pour l’intégrer proprement dans un boîtier, il faut bricoler : colle chaude, impression 3D, ou petit support maison. Ça se fait, mais c’est à prévoir.

En pratique, le design est fonctionnel mais brut : pas de dissipateur, pas de protection physique particulière, les composants sont à nu. Pour un montage dans un boîtier fermé, ça va, mais à l’air libre, il faut éviter les courts-circuits avec des bouts de métal qui traînent. Pour un usage DIY, ça reste cohérent avec le prix, mais je ne le baladerais pas dans une poche sans l’avoir protégé avant.

Ce module est vendu comme ayant une double fonction : charge + protection pour batterie Li-ion, et c’est clairement ce qui m’intéressait. L’idée, c’est de ne pas juste balancer 5 V sur une cellule mais de la charger proprement en CC/CV, puis de la protéger contre la surcharge, la sur-décharge et les surintensités. Dans mes tests, on retrouve bien ce comportement : la batterie ne dépasse pas les ~4,2 V, et quand on tire trop dessus, la tension ne tombe pas à des niveaux dangereux.

J’ai testé la partie protection en laissant une batterie se vider avec une petite charge (bandeau LED). Sans module, la cellule descend facilement sous 3 V si on n’y fait pas gaffe. Avec le module, la sortie OUT se coupe quand la tension batterie passe en dessous d’un certain seuil (vers 2,6–2,7 V dans mon cas). La batterie n’est pas laissée à l’agonie, et ça augmente clairement sa durée de vie. Pour un projet comme une lampe frontale, c’est exactement ce qu’il faut : tu peux l’oublier un peu sans massacrer la cellule.

Sur la surcharge, pareil, j’ai surveillé la tension batterie en fin de charge sur plusieurs cycles : ça oscille autour de 4,2 V, avec parfois un petit rebond mais rien de dramatique. Le courant de protection annoncé est de 3 A, mais je n’ai pas poussé jusque-là, je suis resté sur des charges autour de 0,5–1 A. Pour la plupart des montages amateurs, on n’ira pas titiller cette limite, donc ça me semble cohérent.

Le point important à rappeler, c’est qu’il faut absolument respecter le montage : une ou plusieurs batteries en parallèle OK, mais pas de série, et surtout charge et consommation sur les bonnes bornes. Si on fait n’importe quoi, la protection ne servira à rien. Avec un câblage propre et une cellule en bon état, le module offre un niveau de sécurité convenable pour un usage perso. Ce n’est pas un BMS complet pour gros pack, mais pour une seule 18650, c’est franchement adapté.

Sur la durabilité, je n’ai pas plusieurs années de recul évidemment, mais j’ai quand même fait tourner quelques modules dans des conditions variées : cycles de charge quotidiens sur l’enceinte Bluetooth, usage ponctuel mais prolongé sur la lampe frontale, et plusieurs sessions de tests sur table. Pour l’instant, aucun module n’a lâché, et les comportements restent stables après une quinzaine de jours. Les soudures d’origine ont l’air correctes à l’œil nu, pas de composant qui bouge ou de piste qui se décolle.

Par contre, on sent que ce n’est pas pensé pour être maltraité physiquement. La carte est fine, sans renfort, et le port USB-C dépasse un peu. Si tu forces comme un bourrin en branchant/débranchant, ou si ça traîne sans boîtier dans une caisse à outils, tu peux clairement tordre ou arracher le connecteur. De mon côté, j’ai pris le réflexe de les monter dans un boîtier ou de les fixer avec un minimum de protection (un bout de plastique, de la colle chaude), histoire d’éviter les chocs directs.

Le seul vrai bémol côté fiabilité, c’est la variabilité d’un module à l’autre. Comme certains avis Amazon le signalent, il y en a dans le lot qui peuvent être un peu capricieux. J’en ai eu un qui démarrait la charge de façon irrégulière les premières fois. Ça ne m’inspire pas une confiance absolue pour un projet critique ou un truc que tu vas laisser dans un endroit difficile d’accès. Pour du bricolage, ça passe, mais je conseille vraiment de tester chaque carte avant intégration définitive.

En résumé, pour le prix et pour un usage DIY, la durabilité me semble correcte sans plus. Ça tient la route si tu protèges un minimum la carte et que tu ne lui demandes pas la lune. Si tu cherches un module pour un produit fini que tu veux vendre ou installer chez quelqu’un, je partirais sur une solution un peu plus haut de gamme, avec un contrôle qualité plus strict.

Sur la performance pure, j’ai fait quelques tests simples : charge de batteries 18650 de récupération avec un chargeur USB 5 V / 2 A, mesure du courant et de la tension avec un petit multimètre USB et un multimètre classique côté batterie. En début de charge, j’étais autour de 0,9 à 1 A selon les modules, donc on est dans la plage annoncée de 1 A. La tension monte progressivement jusqu’à environ 4,2 V, puis le courant chute, et la LED passe au vert/bleu quand la batterie est considérée comme pleine.

Sur les trois modules testés en détail, la tension de fin de charge tournait entre 4,18 V et 4,22 V, ce qui est honnête pour ce type de carte. On n’est pas sur de la précision de chargeur haut de gamme, mais pour de la batterie 18650 standard, c’est correct. Aucun module ne m’a monté une batterie au-dessus de 4,23 V, donc de ce côté-là, pas de gros stress. J’ai aussi testé la protection sur-décharge en laissant tourner une LED jusqu’à extinction : la carte coupe vers 2,6–2,7 V environ, ce qui protège la cellule d’une décharge trop profonde.

Là où c’est un peu plus mitigé, c’est la régularité entre les modules du lot. Un dans le paquet avait tendance à démarrer la charge puis à s’arrêter une ou deux secondes, puis à repartir. Au final, il charge quand même, mais c’est moins propre que les autres. Je soupçonne soit une soudure limite, soit une tolérance un peu large sur un composant. Pour un projet critique, je prendrais le temps de tester chaque module séparément avant de les enfermer dans un boîtier.

En usage réel, dans mon enceinte Bluetooth réparée, la charge se fait sans chauffer excessivement : la puce est tiède au toucher en courant max, rien d’alarmant. La batterie monte bien à son niveau normal, et l’enceinte tient la charge comme attendu. Idem pour la lampe frontale : après plusieurs cycles, le comportement reste stable. Donc globalement, la performance est bonne pour du DIY, avec juste cette petite variabilité entre cartes à garder en tête.

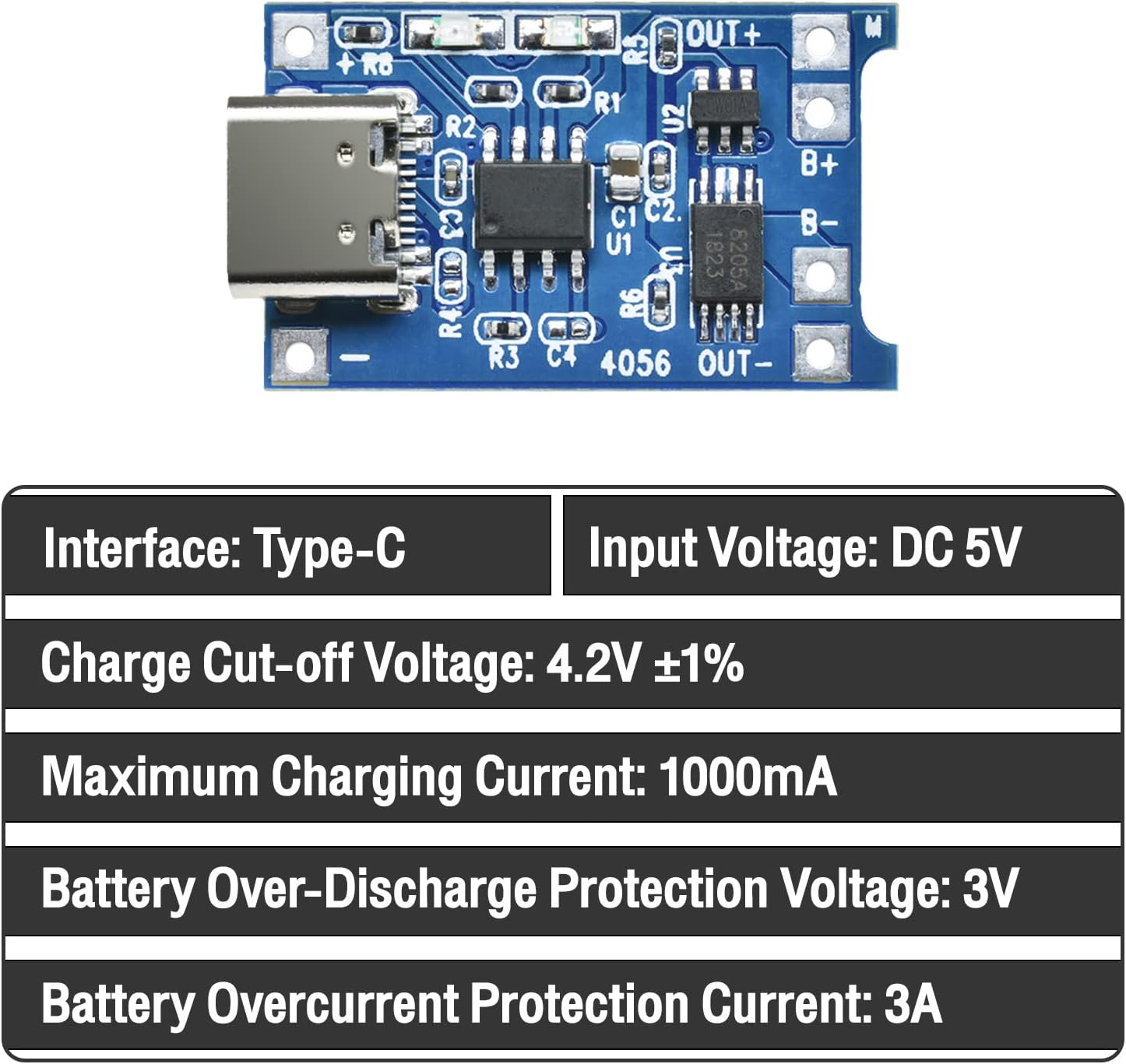

Sur le fond, ce module Aideepen, c’est un chargeur + protection pour batterie Li-ion type 18650 (ou autre cellule 3,7 V) avec entrée USB-C. Il accepte une tension d’entrée entre 4,35 et 6 V, mais clairement, c’est fait pour être utilisé avec un chargeur 5 V classique de téléphone. En sortie, il gère la charge de la batterie jusqu’à environ 4,2 V, avec coupure automatique et protection contre la surcharge, la sur-décharge et les surintensités autour de 3 A. Pour un bricoleur, ça permet de transformer une simple cellule nue en quelque chose d’un peu plus sécurisé.

Le truc important à comprendre, c’est que ce module est prévu pour une seule cellule ou plusieurs en parallèle, mais pas pour des montages en série. Donc si tu espérais faire un pack 2S ou 3S directement avec ça, oublie. Là, on est vraiment sur du 1S avec protection intégrée. De mon côté, je m’en suis servi exactement comme ça : une cellule par module, dans des petits projets séparés. Dans une lampe frontale, ça fait très bien l’affaire, surtout pour éviter de flinguer la batterie en la laissant se vider trop bas.

Les indicateurs LED sont basiques mais utiles : en gros, rien d’allumé sans batterie, rouge en charge, vert (ou bleu selon les lots) quand la batterie est pleine. Dans mon cas, j’ai eu rouge/bleu comme dans un des avis : rouge en charge, bleu en fin de charge. C’est pas ultra sophistiqué, mais au moins tu vois vite si ça charge ou pas. Pas de réglage de courant de charge non plus, on est sur du 1 A fixe, ce qui est correct pour la plupart des 18650 mais un peu élevé pour des petites 14500 si elles sont de faible capacité.

En résumé, la présentation est claire : petit module simple, pas de fonctions cachées, pas de réglages avancés. Si tu sais déjà que tu veux juste charger une cellule Li-ion avec de l’USB-C sans te prendre la tête, ça colle bien. Si tu cherches un truc configurable, avec plusieurs courants de charge, affichage détaillé ou gestion de packs en série, ce n’est pas le bon produit.
